Rejestracja nadajnika Joystickowego w odbiorniku bez wyświetlacza

Rejestracja nadajnika PrimaTEQ (T12) w odbiorniku bez wyświetlacza (R4)

Poniższa instrukcja dotyczy nadajników Tele Radio PrimaTEQ TW46 (poprzednia nazwa produktu to Tiger T12).

Aby móc sterować odbiornikiem za pomocą nadajnika, musi być on zarejestrowany w odbiorniku. Jeśli żaden odbiornik nie jest zarejestrowany, po wyciągnięciu przycisku Stop na wyświetlaczu pojawi się [No receivers][Press Menu + Stop] ([Brak odbiorników][Naciśnij Menu + Stop]).

Nadajniki T12 mogą być zarejestrowane do piętnastu odbiorników.

Przyciski boczne w nadajniku
1. Przycisk boczny 1
2. Przycisk boczny 2
3. Przycisk boczny 3 / przycisk start + menu
4. Przycisk boczny 4 / przycisk start + wybierz / potwierdź




Poniższa instrukcja wymaga otwarcia obudowy odbiornika.
UWAGA: Obudowę odbiornika mogą otwierać WYŁĄCZNIE wykwalifikowani instalatorzy lub autoryzowany personel. Przed otwarciem odbiornika należy sprawdzić, czy odłączono go od zasilania.

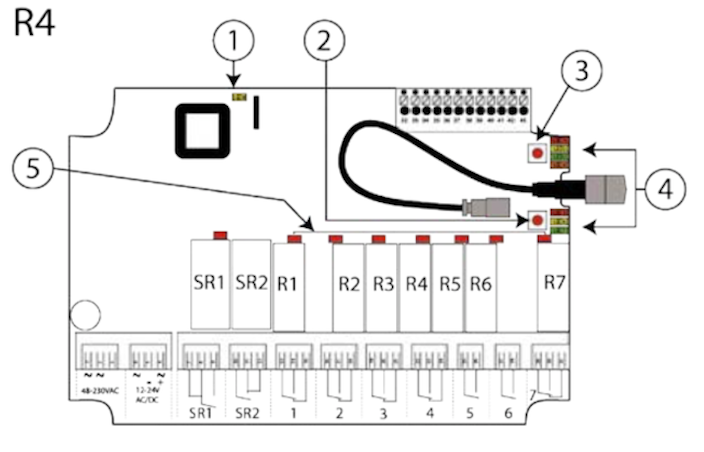

1. Dioda LED zasilania; 2. Przycisk Select; 3. Przycisk Function; 4. Diody funkcyjne LED; 5. Diody LED przekaźników

Rejestracja nadajnika w odbiorniku R4

  1. Upewnij się, że przycisk Stop jest naciśnięty.
  2. Przekręć i odciągnij przycisk Stop. Zaświeci się dioda LED 1 + 2.
  3. Naciśnij i przytrzymaj przycisk boczny 3.
  4. Naciśnij przycisk Stop i zwolnij przycisk boczny 3. Do nawigacji w trybie Menu użyj lewego joysticka.
  5. Znajdź w menu opcję [Register]. Naciśnij przycisk boczny 4, aby wejść.
  6. Wybierz puste gniazdo z listy i zaakceptuj wciskając przycisk boczny 4. Na wyświetlaczu pojawi się: [Register][No].
  7. Za pomocą lewego joysticka wybierz [Yes]. Potwierdź przez naciśnięcie przycisku bocznego 4. Wyświetlacz pokaże komunikat [Registering].
  8. Na odbiorniku naciśnij przycisk Function. Dioda funkcyjna LED1 zacznie migać na czerwono. Świecące na czerwono diody LED przekaźników 1-7 pokazują liczbę już zarejestrowanych nadajników w odbiorniku (np. LED1 = 1 zarejestrowany nadajnik, LED2 = 2 zarejestrowane nadajniki).
  9. Na odbiorniku naciśnij przycisk Select. Wszystkie diody LED przekaźników zaświecą się na czerwono. Odbiornik pozostanie w trybie rejestracji przez 1 minutę. Gdy odbiornik zlokalizuje nadajnik, wszystkie diody przekaźników zaczną migać. Wyświetlacz nadajnika pokaże komunikat [Confirm on RX].
  10. Ponownie naciśnij przycisk Select. Funkcyjne diody LED 1-7 zamigają 3 razy, a wszystkie diody przekaźników zgasną. Wszystkie diody funkcyjne zaświecą się na około 1 sekundę.
  11. Nadajnik został zarejestrowany w odbiorniku. Na wyświetlaczu nadajnika pojawi się [REGISTRATION OK]. Nadajnik wyłaczy się.

W przypadku niepomyślnego przeprowadzenia rejestracji nadajnika w odbiorniku górna dioda LED zaświeci się na czerwono, na wyświetlaczu pojawi się komunikat [FAILED], a brzęczyk wygeneruje krótki sygnał dźwiękowy. Wróć do punktu 1 i spróbuj ponownie.

W odbiorniku zarejestrowane powinny być tylko nadajniki przeznaczone do użytku.
