Rejestracja nadajnika SupraTEQ (T24)
Poniższa instrukcja dotyczy nadajników Tele Radio SupraTEQ TW77 (poprzednia nazwa produktu to Puma T24).
Rejestracja oznacza nawiązanie komunikacji pomiędzy nadajnikiem a odbiornikiem.
Nadajniki T24 mogą mieć do 32 zarejestrowanych odbiorników.

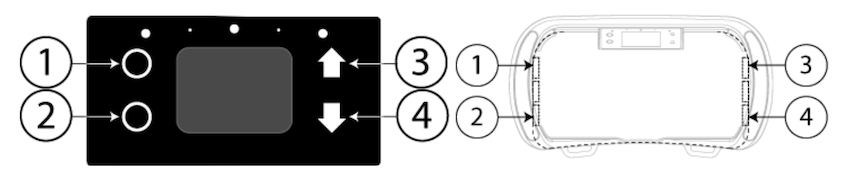

Ogólna nawigacja
| 1. | Przycisk Select - Wybierz (przycisk boczny 1) |
| 2. | Przycisk Back - Wróć (przycisk boczny 2) |
| 3. | Przycisk Up - Góra (przycisk boczny 3) |
| 4. | Przycisk Down - Dół (przycisk boczny 4) |
Poniższa instrukcja wymaga otwarcia obudowy odbiornika.
Rejestracja nadajnika w odbiorniku
- Włącz odbiornik. Dioda LED 1 zacznie migać na czerwono.
- Na odbiorniku naciśnij i przytrzymaj przycisk Cap sensor, aż dioda LED1 przestanie migać. Szybko zamigają diody LED 2-5.
- Zwolnij przycisk Cap sensor. Diody LED 1-5 powoli zamigają. Odbiornik jest teraz w trybie rejestracji. Jeśli w ciągu 30 sekund nie zostanie odebrane żadne polecenie rejestracji, odbiornik wyjdzie z trybu rejestracji.
- Przejdź do nadajnika. Upewnij się, że przycisk Stop jest naciśnięty.
- Przekręć i odciągnij przycisk Stop nadajnika. Wyświetli się logo startowe i zaświeci się wskaźnik baterii. Na wyświetlaczu pojawi się: [Session Selection].
- Przejdź do trybu Menu ➞ Przechodzenie do trybu Menu w nadajniku T24.
- Za pomocą przycisków Góra/Dół znajdź w menu opcję [Register]. Naciśnij przycisk Select, aby wejść.
- Wybierz puste gniazdo z listy używając przycisków Góra/Dół. Zaakceptuj wciskając przycisk Select. Przed wybranym gniazdem wyświetli się znak "+".
- Naciśnij przycisk Back, by potwierdzić. Wyświetlacz pokaże komunikat: [Registration in progress..].
- Po odebraniu polecenia rejestracji nadajnika, na odbiorniku szybko zamigają diody LED 1-5. Na wyświetlaczu nadajnika pojawi się: [Confirm registration on the receiver].
- Na odbiorniku naciśnij przycisk Cap sensor przez przynajmniej 2 sekundy.
- Wyświetlacz nadajnika pokaże komunikat: [Registration successful. Transmitter was registered in HY-RX-xxxxx]. Nadajnik został zarejestrowany w odbiorniku. Dioda LED 1 na odbiorniku zamiga powoli. Nadajnik wyłączy się.
W przypadku niepomyślnego przeprowadzenia rejestracji nadajnika w odbiorniku, odbiornik wyjdzie z trybu rejestracji i zamiga na czerwono dioda LED 1. Na wyświetlaczu nadajnika pojawi się: [Registration failed Timout]. Nadajnik wyłączy się. Wróć do punktu 2 i spróbuj ponownie.
W odbiorniku zarejestrowane powinny być tylko nadajniki przeznaczone do użytku.
